Recent, Ciobanu Grigore, elev în clasa a XII-a „A”, a participat la concursul „Tânărul creator”, organizat de Universitatea Tehnică a Moldovei, la compartimentul „creativitate tehnică”, unde s-a clasat pe locul I. Concursul a fost organizat cu susţinerea proiectului SCIENTIX, în cadrul căruia Universităţii Tehnice a Moldovei i-a revenit rolul de Punct Naţional de Contact.
La concurs au participat elevi din şcoli, licee, colegii şi centre de excelenţă din toată ţara, iar învingătorii, pe lângă premii, vor beneficia şi de facilităţi la înmatriculare. Astfel, Grigore şi ceilalţi elevi, care au urcat pe podiumul concursului, sunt înmatriculaţi la UTM, la specialitatea/domeniul de formare profesională corespunzător disciplinei, la care au fost premiaţi, în afara concursului de admitere şi la buget. Le rămâne doar să treacă cu brio peste examenele de Bacalaureat şi să obţină diploma de XII clase, necesară pentru dosarul de admitere.
Acest rezultat este o mândrie pentru liceul nostru şi, în special, pentru profesorii care l-au ghidat pe parcursul anilor de gimnaziu şi liceu. Vă prezentăm câteva imagini de la înmânarea premiilor şi descrierea invenţiei, pe care Grigore s-a oferit să ne-o prezinte.
“Cubul cu efect stroboscopic”
Autor: Ciobanu Grigore, clasa a XII-a ,,A”, IPLT “Ginta Latină”
(Explicația principiului de funcționare a lucrării ,,Cubul cu efect stroboscopic” pentru concursul ,,Tânărul Creator”, organizat de UTM).

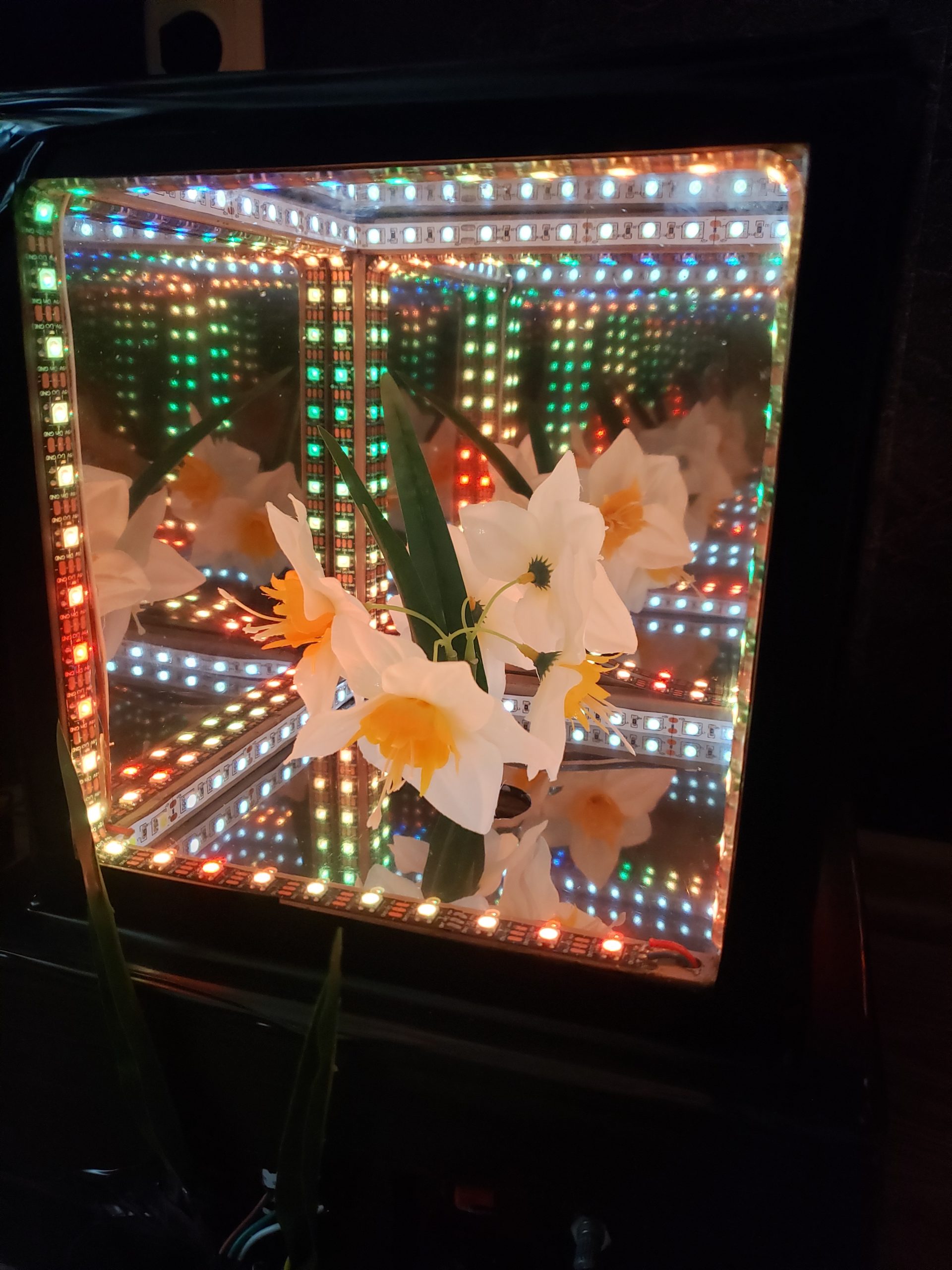

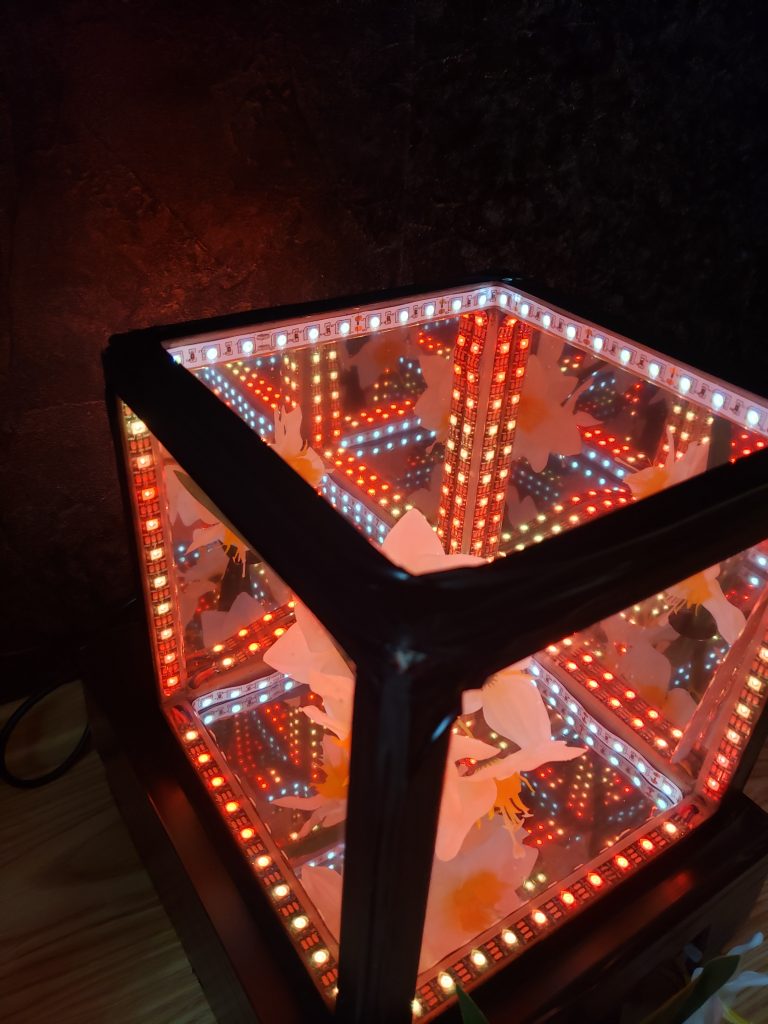

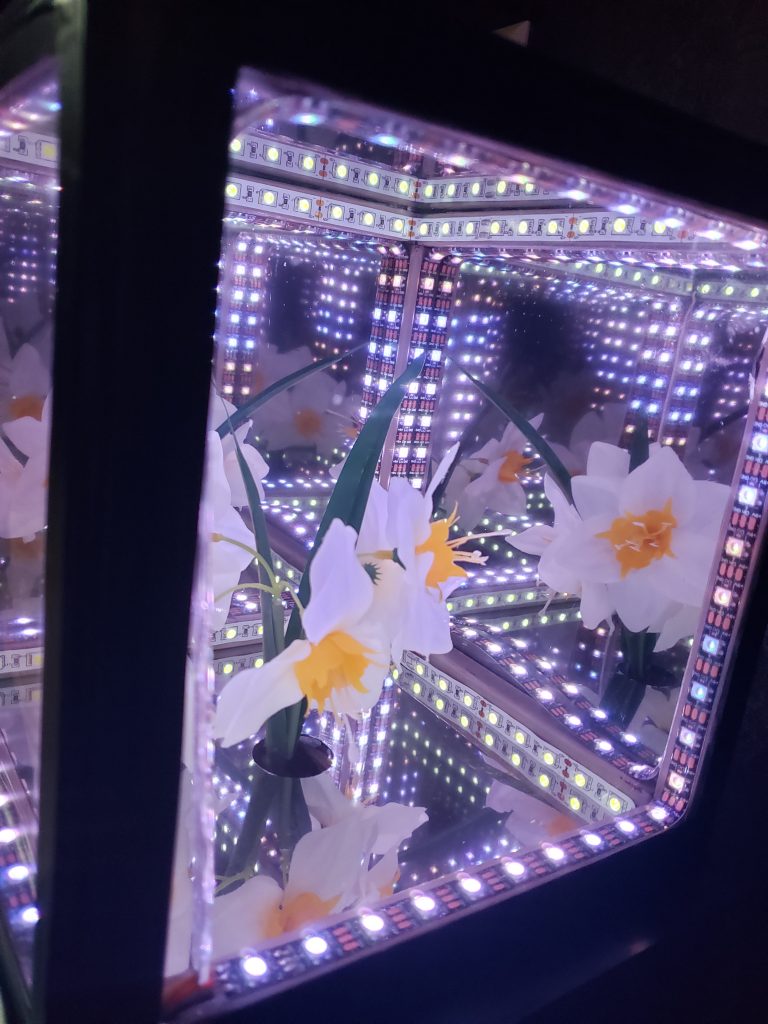

Lucrarea este alcătuită dintr-o construcție de sticlă, ce are forma unui cub. Pe sticlă este lipită pelicula, ce reflectă razele, ce cad pe ea din partea cea mai iluminată și este transparentă, pe partea mai puțin iluminată. Pe rama interioară a cubului sunt lipite LED-uri lente de 2 tipuri.Frecvenţa de iluminare a lentei albe (ce ajută la crearea efectului stroboscopic) este sincronizată cu alimentarea de la sursa de tensiune a electromagnetului, ce provoacă vibrațiile obiectului pus în construcția stroboscopului (în cazul nostru sunt flori artificiale). Sincronizarea este efectuată cu ajutorul microcontrolerului Arduino NANO. Cu ajutorului osciloscopului putem urmări frecvența semnalelor trimise la electromagnet și a semnalelor trimise la LED-uri.

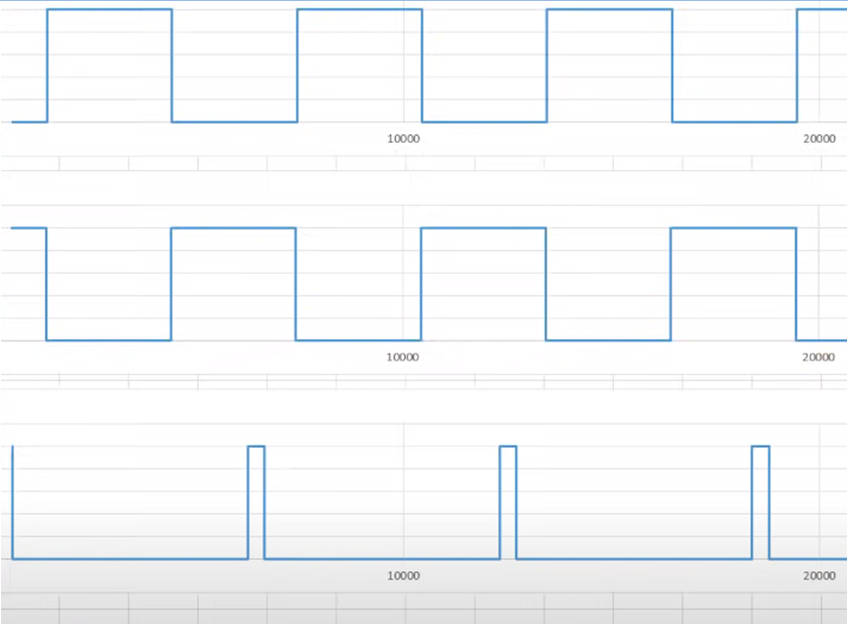

Semnale trimise la electromagnet:
Semnale trimise la LED-uri:
Stroboscopul crează efect/iluzie de încetinire a timpului. Frecvența vibrațiilor și a iluminării poate fi controlată cu ajutorul potențiometrului, ce se află pe panoul de control. Butonul roșu, de pe panoul de control, reprezintă întrerupătorul circuitului cu electromagnet, iar cel negru – întrerupătorul circuitului cu LED RGB, ce crează efectul oglinzii infinite. Acest cub reprezintă un element de decor, ce include în sine 2 iluzii optice.
REMĂRCI IMPORTANTE:
EFECTUL STROBOSCOPIC ȘI EFECTUL OGLINZII INFINITE SE OBSERVĂ MULT MAI BINE ÎNTR-O ÎNCĂPERE CU PUȚINĂ LUMINĂ;
PENTRU A OBSERVA EFECTUL STROBOSCOPIC, LENTA RGB (CE ESTE CONTROLATĂ DE BUTONUL NEGRU) TREBUIE SĂ FIE STINSĂ.
